La serie DVIA-MO è una combinazione del sistema di isolamento attivo dalle vibrazioni DVIA-M con tavoli ottici ad alte prestazioni: fornisce un ambiente isolato dalle vibrazioni per fotonica, laser e spettroscopia, che richiedono l'isolamento dalle vibrazioni a bassa frequenza al di sotto di 5 Hz.
Performance di isolamento dalle vibrazioni inferiori allo Hertz
I sofisticati algoritmi di controllo attivo delle vibrazioni sono incorporati nella serie DVIA-M, fornendo un isolamento dalle vibrazioni del 50% - 80% a 1 Hz e del 90% a 2 Hz, sui sei gradi di libertà.
Video
File
| Allegato | Dimensione |
|---|---|
 Catalogo Serie DVIA-M | 12.13 MB |
| Rapporto di installazione di DVIA-MO1000 | 652.97 KB |
News, eventi, promo, webinar
I tavoli ottici di Daeil Systems sono costruiti per durare per sempre, progettati per essere il più rigidi possibile, al fine di ridurre al minimo i movimenti relativi tra gli elementi ottici montati sul tavolo.
La serie DVIA utilizza un algoritmo di controllo del feedback per rilevare continuamente le vibrazioni che disturbano una superficie isolata e reagire istantaneamente per ridurre al minimo le vibrazioni in tempo reale. L'algoritmo di controllo Feed-Forward viene utilizzato nella serie DVIA per filtrare le vibrazioni del pavimento in anticipo prima che le vibrazioni possano essere trasmesse alle apparecchiature installate sulle piattaforme DAEIL.
La serie DVIA annulla le vibrazioni nei tre gradi di movimento di traslazione (X, Y e Z) e nei tre gradi di movimento di rotazione (beccheggio, rollio e imbardata)
50% - 80% di isolamento dalle vibrazioni a 1 Hz
Isolamento dalle vibrazioni ≥90% a ≥2 Hz

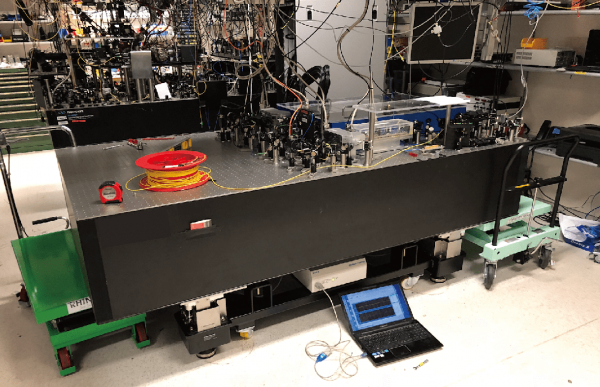

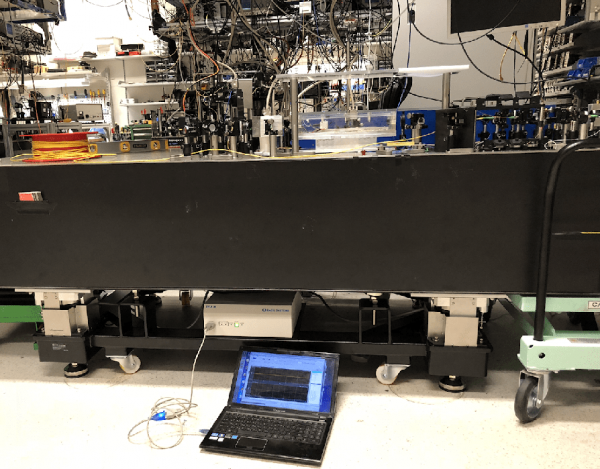

Fotonica e laser
Olografia
Spettroscopia
Microcopia con risoluzione su nanoscala
Tutte le applicazioni che richiedono un isolamento dalle vibrazioni del 90% a 1 Hz
Caratteristiche Tecniche
Modello | DVIA-MO1000 | DVIA-MO3000 | DVIA-MO6000 |
|---|---|---|---|
Dimensioni della piattaforma (L x W x H) | Su misura | Su misura | Su misura |
Capacità di carico | 500 - 1700 kg | 1500 - 3500 kg | 3000 - 6000 kg |
Attuatore | Attuatore Elettromagnetico | Attuatore Elettromagnetico | Attuatore Elettromagnetico |
Forza massima dell'attuatore | Verticale: 40 N, Orizzontale: 20 N | Verticale: 40 N, Orizzontale: 20 N | Verticale: 80 N, Orizzontale: 40 N |
Gradi di libertà | 6 gradi | 6 gradi | 6 gradi |
Range di isolamento attivo | 0.5 - 100 Hz | 0.5 - 100 Hz | 0.5 - 100 Hz |
Isolamento dalle vibrazioni a t 1 Hz | 50% - 80% | 50% - 80% | 50% - 80% |
Isolamento dalle vibrazioni a ? 2 Hz | ≥ 90% | ≥ 90% | ≥ 90% |
Tensione di ingresso (V) | AC100 - 240V / 50 - 60 Hz / 1A | AC100 - 240V / 50 - 60 Hz / 1A | AC100 - 240V / 50 - 60 Hz / 1A |
Consumo di energia (W) | Massimo 110W, <50 W durante il normale funzionamento | Massimo 110W, <50 W durante il normale funzionamento | Massimo 110W, <50 W durante il normale funzionamento |
Intervallo operativo/temperatura (° C) | 5 - 50 °C | 5 - 50 °C | 5 - 50 °C |
Intervallo operativo/Umidità (%) | 20 - 90% | 20 - 90% | 20 - 90% |
Pressione necessaria | ≥ 0.5 MPa (5 bar) | ≥ 0.5 MPa (5 bar) | ≥ 0.5 MPa (5 bar) |
