La serie DVIA-UD è una piattaforma ergonomica per l'isolamento attivo dalle vibrazioni da scrivania, che consente agli utenti di sedersi ed eseguire esperimenti impegnativi sensibili alle vibrazioni.
Il DVIA-UD può essere progettato su misura per adattarsi a scopi e requisiti specifici. Le rotelle e i piedini di livellamento sono fissati sul fondo del telaio di supporto.
File
| Allegato | Dimensione |
|---|---|
 Catalogo Serie DVIA-U | 12.85 MB |
Gli algoritmi avanzati di isolamento attivo dalle vibrazioni consentono al DVIA-U di iniziare a isolare a 0,5 Hz, fornendo un isolamento dalle vibrazioni ≥90% a ≥4 Hz.
La serie DVIA-UD è una piattaforma ergonomica per l'isolamento attivo dalle vibrazioni da scrivania, che consente agli utenti di sedersi ed eseguire esperimenti impegnativi sensibili alle vibrazioni. Il DVIA-UD può essere progettato su misura per adattarsi a scopi e requisiti specifici. Inoltre, le rotelle e i piedini di livellamento sono fissati sulla parte inferiore del telaio di supporto, consentendo agli utenti di posizionare facilmente il DVIA-UD nelle posizioni desiderate.
Il meccanismo passivo del DVIA-UD è semplice in quanto non richiede la visita degli ingegneri di Daeil per impostare il sistema. Gli utenti possono configurare il sistema semplicemente seguendo il manuale utente.
Tutti i modelli DVIA-UD funzionano solamente con l'elettricità.
Il software che permette all'utente di gestire la piattaforma viene fornito insieme a tutti i modelli della serie DVIA-UD: consente agli utenti di monitorare le prestazioni di isolamento attivo dalle vibrazioni in tempo reale, e i livelli di vibrazione del pavimento.

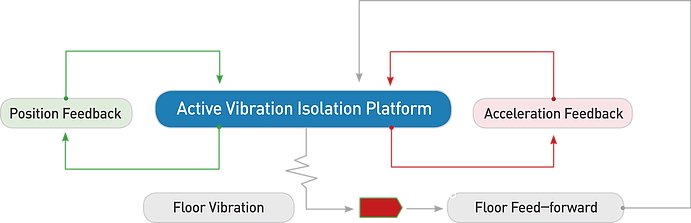

La serie DVIA utilizza un algoritmo di controllo del feedback per rilevare continuamente le vibrazioni che disturbano una superficie isolata e reagire istantaneamente per ridurre al minimo le vibrazioni in tempo reale. L'algoritmo di controllo Feed-Forward viene utilizzato nella serie DVIA per filtrare le vibrazioni del pavimento in anticipo prima che le vibrazioni possano essere trasmesse alle apparecchiature installate sulle piattaforme DAEIL.

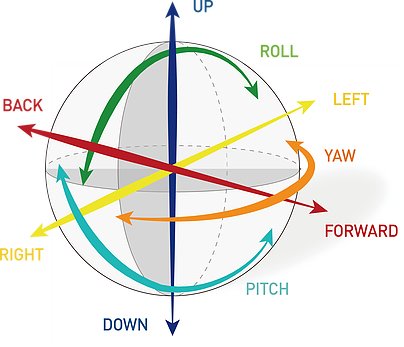

La serie DVIA annulla le vibrazioni nei tre gradi di movimento di traslazione (X, Y e Z) e nei tre gradi di movimento di rotazione (beccheggio, rollio e imbardata).

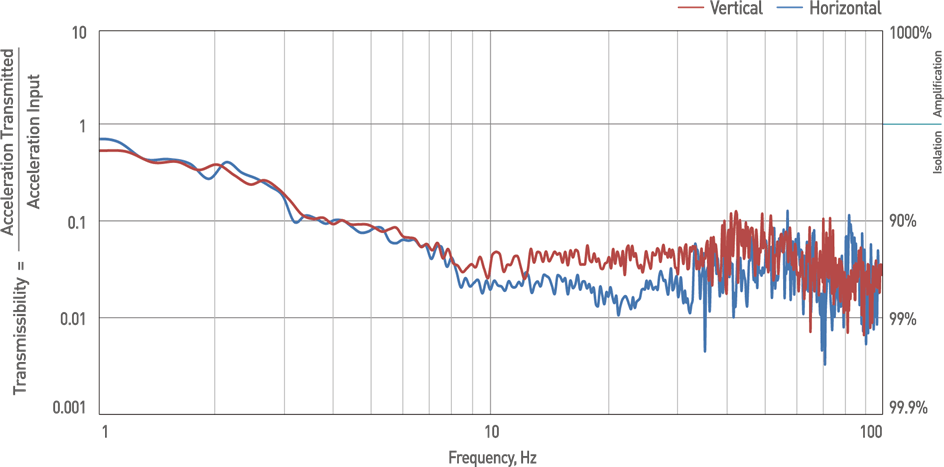

≥90% di isolamento dalle vibrazioni a ≥4 Hz
Caratteristiche Tecniche
Modello | DVIA-UD350 | DVIA-UD700 |
|---|---|---|
Dimensioni della piattaforma (L x W x H) | Personalizzate | Personalizzate |
Carico massimo | 350 kg | 700 kg |
Attuatore | Attuatore Elettromagnetico | Attuatore Elettromagnetico |
Massima forza attuatore | Verticale: 6 N, Orizzontale: 3 N | Verticale: 6 N, Orizzontale: 3 N |
Gradi di libertà | 6 gradi | 6 gradi |
Range di isolamento attivo | 0.5 - 100 Hz | 0.5 - 100 Hz |
Isolamento dalle vibrazioni ≥4 Hz | ≥ 90% | ≥ 90% |
Tensione di ingresso (V) | AC100 - 240V / 50 - 60 Hz / 1A | AC100 - 240V / 50 - 60 Hz / 1A |
Consumo di energia (W) | Massimo 110W, <50 W in condizioni di operatività normale | Massimo 110W, <50 W in condizioni di operatività normale |
Temperatura di esercizio (° C) | 5 - 50 °C | 5 - 50 °C |
Range operativo / Umidità (%) | 20 - 90% | 20 - 90% |
