G20

Metallizzatore con display touchscreen - Ion Sputter Coater

Il metallizzatore viene utilizzato per formare un film sottile di metallo sulla superficie del campione che non è conduttivo o che ha una conduttività debole.

Quando bisogna fare imaging con un microscopio elettronico a scansione (SEM), se si fa imaging su campioni non conduttivi si avrà una distorsione dell'immagine del campione, poiché il campione stesso verrà caricato dal fascio di elettroni, e la misura risulterà difficile. L'immagine apparirà distorta a causa dell'accumulo di particelle cariche sulla superficie del campione non conduttivo. SI renderà perciò necessario eseguire il processo di sputtering (rivestimento-metallizzazione).

Il metallizzatore (Ion Sputtering Coater) è un'apparecchiatura essenziale per il pretrattamento del campione su cui fare imaging con il SEM; lo strumento proposto è efficace nella miniaturizzazione, di facile utilizzo e dal costo conveniente.

Video

Installazione del metallizzatore G20
Indicazioni di utilizzo del metallizzatore
Come utilizzare il metallizzatore G20
Componenti del sistema

Metallizzatore - Ion Sputter Coater (10 Kg)

  • Camera in vetro temperato (rimovibile)
  • Schermo touchscreen da 7 pollici
  • Sistema software di semplice utilizzo

Pompa per il vuoto - "Pompa rotativa a olio" - opzionale

  • Velocità di pompaggio: 100 l/min

Materiale di rivestimento "Au o Pt"

  • Au(4N): 50mm(D)
  • Pt(3N5) ​​: 50mm(D)

Accessori - "Manuale, tubo flessibile, cavo"

  • Manuale (Installazione/Guida rapida)
  • Clamp
  • Tubo per vuoto da 1,5 m
  • Cavo di alimentazione
Spessori del rivestimento

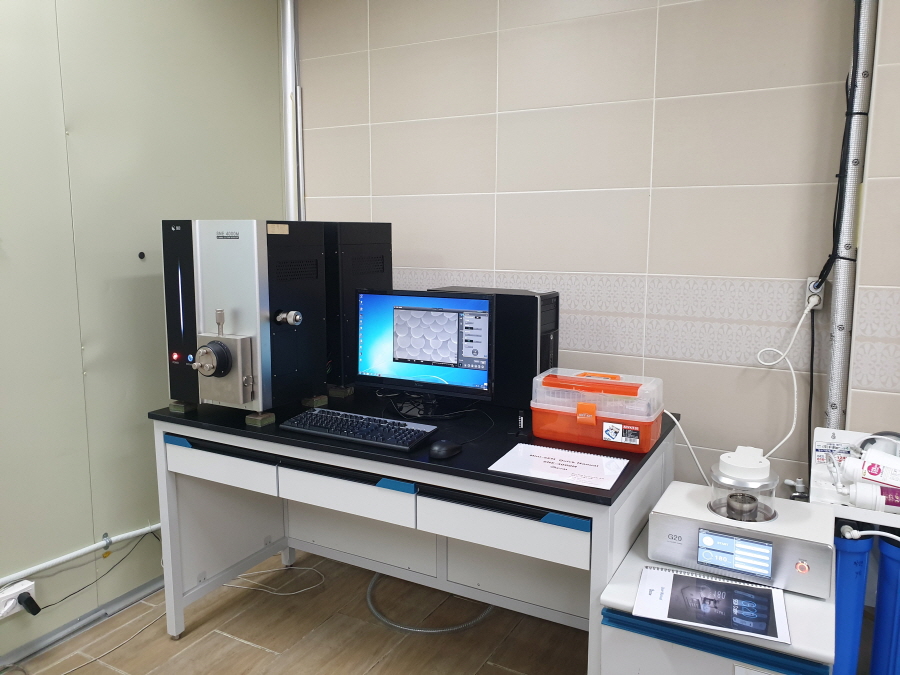

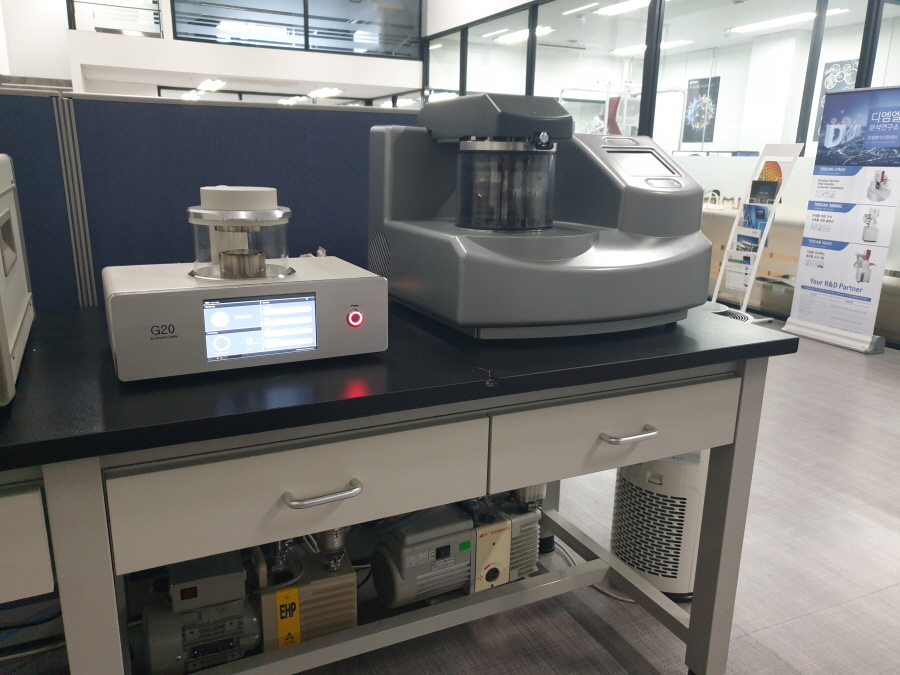

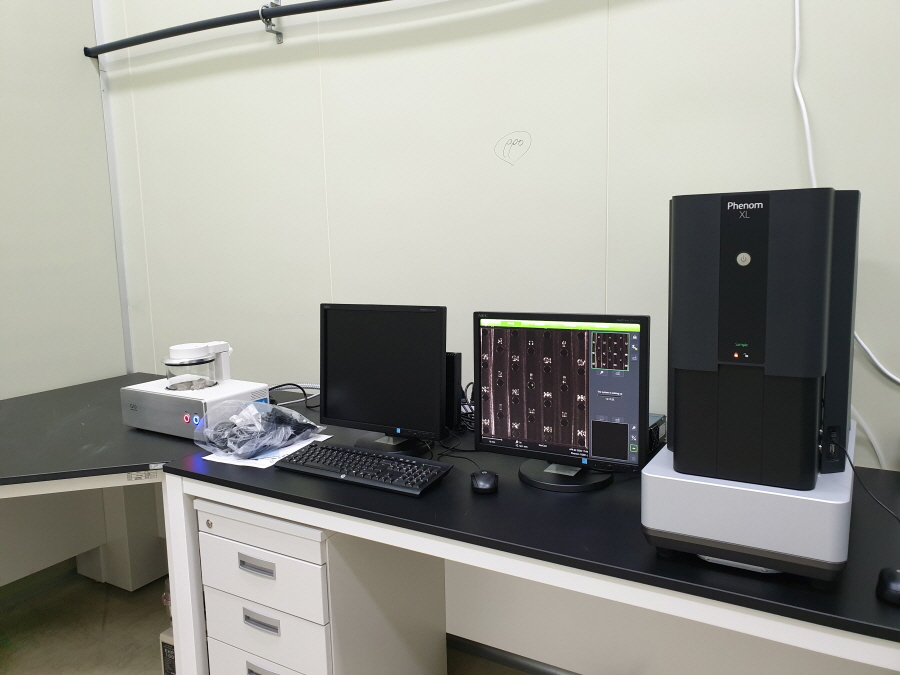

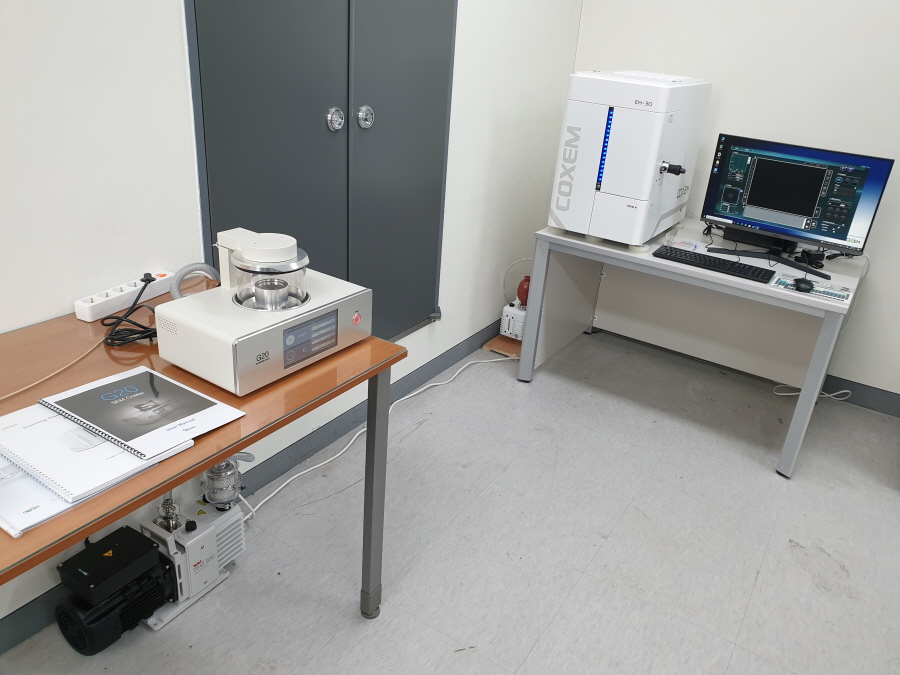

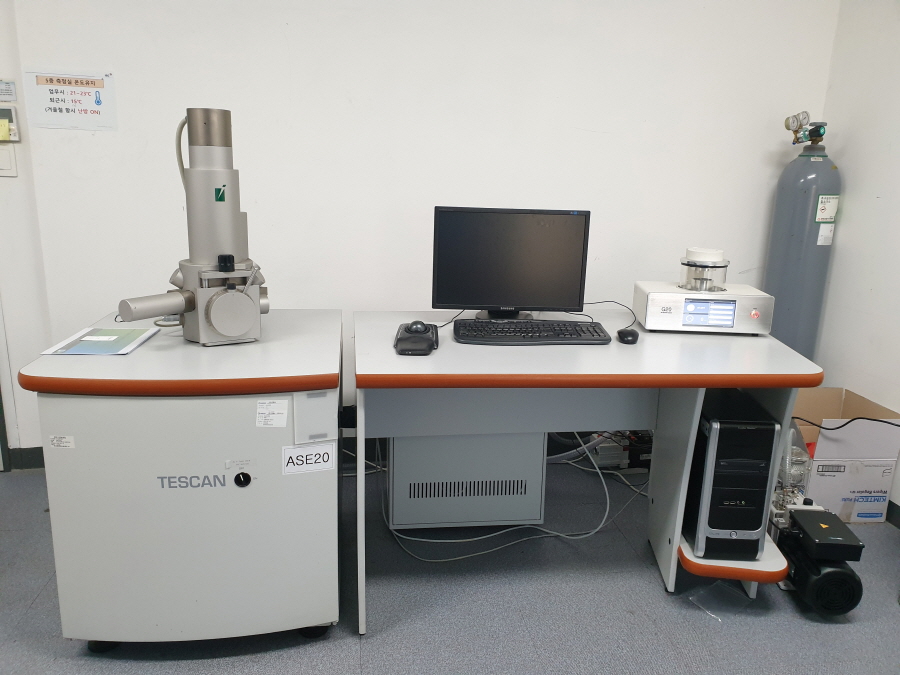

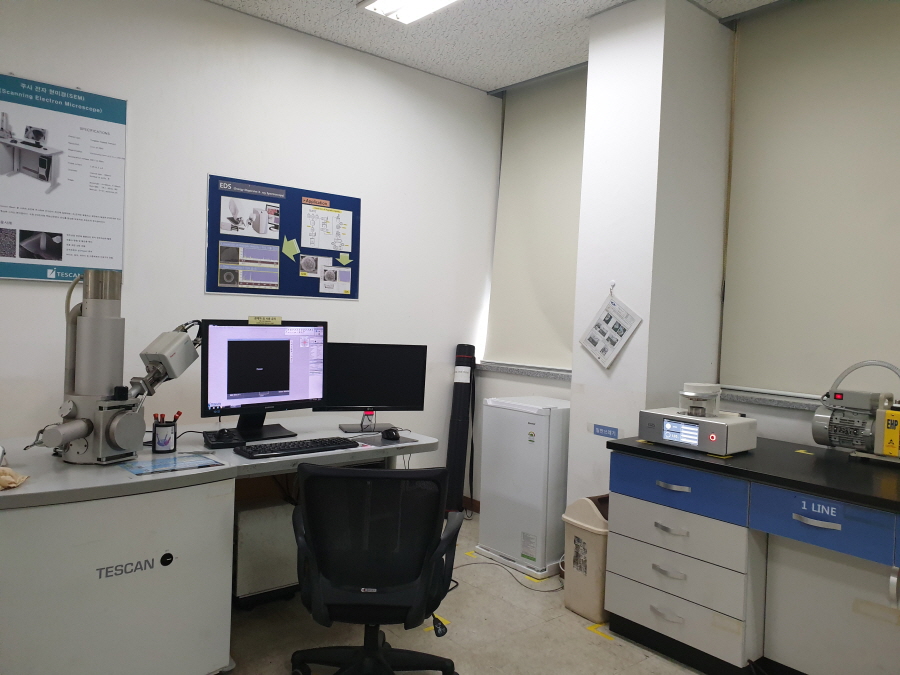

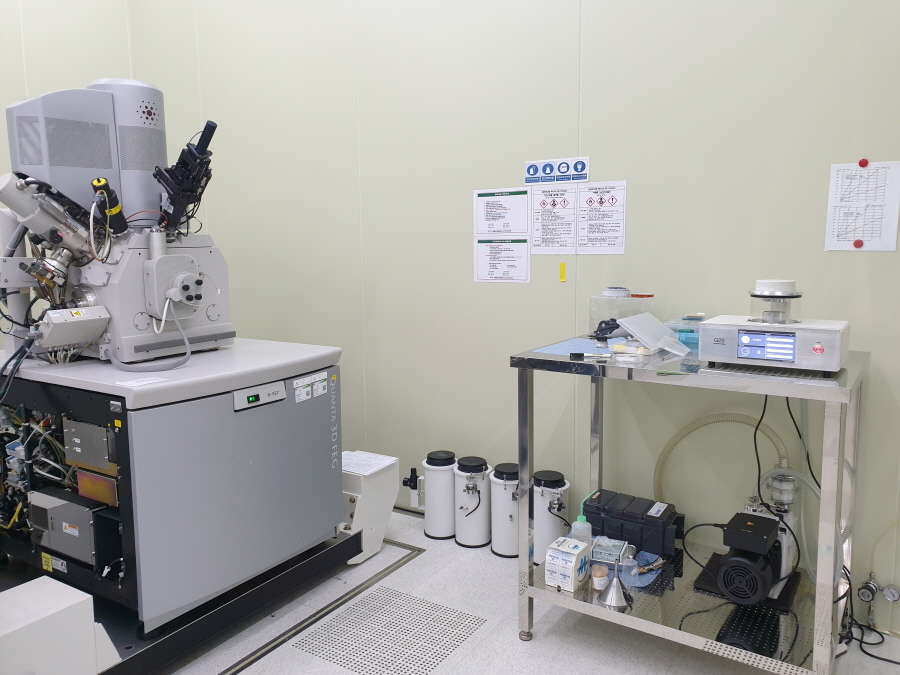

Installazioni

Caratteristiche Tecniche

  1. Di facile utilizzo, grazie al display touchscreen da 7 pollici
  2. Vuoto → Rivestimento automatico → Controllo dello sfiato con un solo tocco
  3. Libreria : Salva ricette per uso frequente (max 10)
  4. 7 tipi di Sample Stub (Φ14㎜) montati insieme nella camera
  5. Prevenzione dei danni sul campione grazie al rivestimento a bassa tensione (da 1 a 10 mA)
  6. Dimensioni compatte, minimo ingombro

Modello

G20

Valore di vuoto

2.0 x 10-1Torr

Corrente ionica

1 to 10mA (1mA/step)

Materiali dei target

Au or Pt

Dimensione camera

140mm(D) x 100mm(H)

Grandezza stage campione

50mm(D) x 30mm(H)

Diametro target

50mm(D)

Tempo di metallizzazione

Da 1 a 600sec (1sec/step)

Pompa per il vuoto

100L/min, Pompa rotativa

Alimentazione

110~220VAC ±10%, 50/60Hz

Dimensioni

Strumento: 380 (L) x 240 (P) x 250 (A) mm, 10 kg
Pompa: 454 (L) x 170 (P) x 240 (A) mm, 23 kg
